产品中心 > 球阀系列 > AT气动三片式内螺纹球阀

AT气动三片式内螺纹球阀

产品型号:Q611F
公称通径:DN10~100mm
公称压力:PN1.6~6.4MPa
连接形式:内螺纹、卡箍、焊接
介质温度:W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
阀体材质:碳钢(C)、不锈钢(P4、P6)

分享

AT气动三片式内螺纹球阀特点
防爆、开关、定位器

采用固定式阀芯设计、启闭力矩小、寿命长

球阀高平台结构、ISO5211连接标准、安装更加专业和方便

双向密封、介质任意流向、自动补偿、自洁功能、可适用纤维和微小颗粒的悬浊液及粘性介质


技术规范
设计依据GB标准ANSI标准
设计标准GB/12237ANSI B16.34
实验和检验JB/T9092API 598

备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造


技术参数
公称通径DN10~100mm
连接方式内螺纹、卡箍、焊接
气缸配置AT系列、GT系列及进口执行器系列
气缸形式双作用、单作用(弹簧复位)
控制方式开关型、调节型、三段式(开度可选)
公称压力16、25、40、64bar(如需更高压力订货时请注明)
气源压力双作用:4~8bar、单作用:5~8bar
介质温度W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
环境温度标准型:-20~80℃
阀体材质碳钢(C)、不锈钢(P4、P6)
密封材质聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)

备注:其它特殊密封材质或特殊温度亦可根据客户要求设计制造

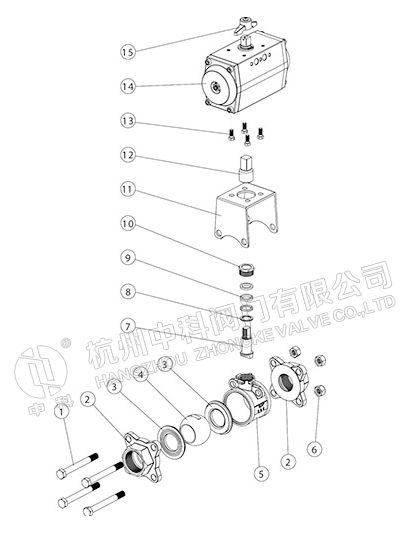

主要零件材质表
序号零件名称材质序号零件名称材质
1螺柱不锈钢3049填料PTFE
2接头不锈钢CF8、CF8M、CF3、CF3M10压盖不锈钢304、316
3阀座PTFE、尼龙、对位聚苯、硬质合金11连接支架不锈钢CF8
4球体不锈钢304、304L、316、316L12连接套不锈钢304
5阀座不锈钢CF8、CF8M13螺栓不锈钢304
6螺母不锈钢30414气动装置挤出铝合金
7阀杆不锈钢304、304L、316、316L15位置指示器塑料
8垫片PTFE

备注:其它特殊密封材质或特殊温度亦可根据客户要求设计制造

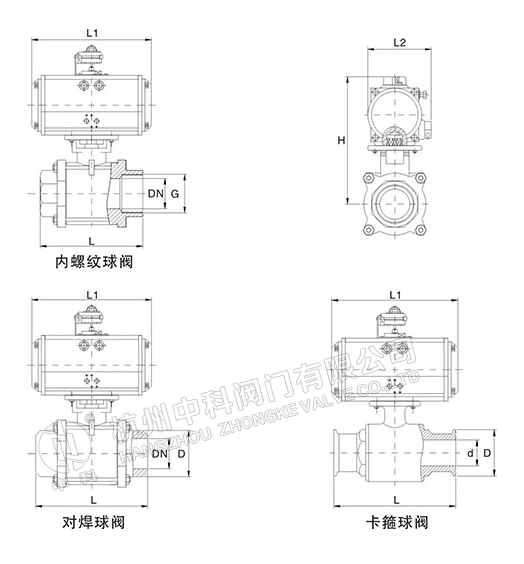

主要外形尺寸-PN16~64(16~64bar)
公称
       通径
       [DN]
外形尺寸连接尺寸公称
       通径
       [DN]
卡箍
LL1L2HGLL1L2HDLL1L2HdD
1063141711881/4"-----191051417115816.150.5
1263141711913/8"-----251201598016322.450.5
1565141711961/2"751417119621321272119518028.850.5
2075141712033/4"8514171203273813724810721335.150.5
2582159831631"901598316334451522481072134264
32962119518011/4"11221195180435117024810721847.864
4010524810720811/2"12024810720849571702691232395377.5
501262481072182"145248107218616318031514127059.577.5
6516626912324921/2"17026912324976762153151412857091
801923151412853"200315141285868923534515233785106
1002523451523424"-----10229534515234297119

备注:根据不同的阀门扭矩,不同的气源压力以及不同的实际工况,选择相匹配的执行器其相关外形尺寸也随之变化


附件选型
电磁阀双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件对气源进行稳压、过滤、气缸润滑
限位开关远程反馈开关信号
手操机构可实现手动开、关阀门
定位器输入模拟量信号(4-20mA或者0-10V),调节阀门开度
备注以上附件不是标准配件,如需配置订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级
