AT气动二片式球阀

产品中心 > 球阀系列 > AT气动二片式球阀

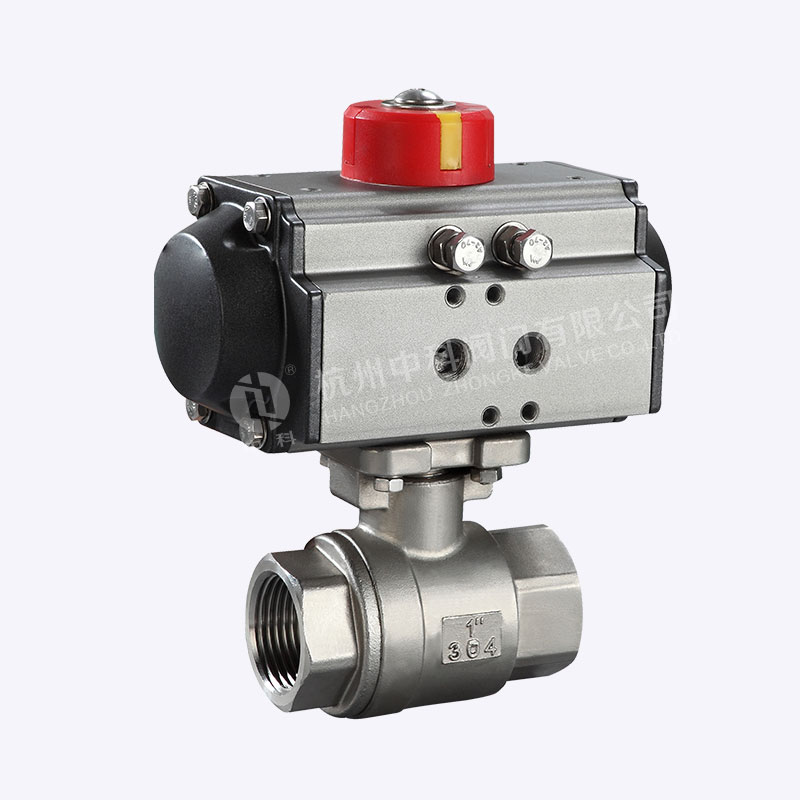

AT气动二片式球阀

公称口径:DN15-DN65
阀体材质:WCB、CF8 304、CF8M 316
适用温度:-28℃~350℃
适用介质:水蒸汽、油品、硝酸类、醋酸类
分享到:

AT气动二片式球阀产品特点
1、可选配限位开关,空气过滤减压阀、手轮机构,电磁阀。

2、气动执行器采用铝合金挤出工艺制作,表面采用硬化处理,外观美观,有利于安装,运输。

3、采用精密压铸工艺制作的铝合金活塞,保证了双活塞精确的对称,并配合高质量的O型环和导向阀,可的供很高的扭矩输入与气压比,双导轨和活塞设计保证了输出扭矩的恒定。

4、活塞导向带采用大接触面积,自润滑设计高强度材料保证了低摩擦,正常使用寿命可达100万次!

5、阀体设计,铸造具有结构合理。能达到气泡级密封,启闭力矩小,使用寿命长。

6、阀体与阀杆之间带防静电装置,阀杆防爆出装置设计,可适用多种恶劣场合选型。造型美观,质量可靠等优点。

AT气动二片式球阀用途

广泛用于食品、医药、化工、石油、电力、轻纺等行业的自动调节与远程控制系统中。

AT气动二片式球阀主要性能规范

公称通径DN(mm)15-65
材料代号CPR
主要
零件
阀体WCBCF8 304CF8M 316
球板WCBCF8 304CF8M 316
阀杆2Cr130Cr18Ni90Cr17Ni12Mo2
密封圈增强聚四氟乙烯 对位聚笨
填料聚四氟乙烯 柔性石墨
适用
工况
适用介质水蒸汽、油品硝酸类醋酸类
适用温度-28℃~350℃
执行器型号63系列、SW系列
气源压力0.4~0.7MPa
二段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型

AT气动二片式球阀主要尺寸及重量

公称通径DN/mm管螺纹 G/in尺寸(mm)重量(kg)
D1LL1L0DH
15G1/248904514034.6760.87
20G3/4581005016041.6812
25G1661155818053.1924
32G1 1/4801306420063.51125
40G1 1/2921507525069.31217.5
50G21141809030086.513710
65G2 1/213619010030010414712
