气动三通内螺纹球阀

公称通径:DN15~50mm
公称压力:16、25、40、64bar(如需更高压力订货时请注明)
连接方式:内螺纹、卡箍
介质温度:W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
阀体材质:碳钢(C)、不锈钢(P4、P6)

分享

气动三通内螺纹球阀特点
防爆、开关、定位器
阀芯采用L型和T型、可满足不同的工况要求
响应迅速、流通性好、品质优良、启闭力矩小、寿命长
球阀高平台结构、ISO5211连接标准、安装更加专业和方便

技术规范
设计依据GB标准ANSI标准
设计标准GB/12237ANSI B16.34
连接法兰尺寸GB/9113、JB/T79ANSI B16.5
实验和检验JB/T9092API 598

备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造

技术参数
公称通径DN15~50mm
连接方式内螺纹、卡箍
气缸配置AT系列、GT系列及进口执行器系列
气缸形式双作用、单作用(弹簧复位)
控制方式换向、分流
公称压力16、25、40、64bar(如需更高压力订货时请注明)
气源压力双作用:4~8bar、单作用:5~8bar
介质温度W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
环境温度标准型:-20~80℃
阀体材质碳钢(C)、不锈钢(P4、P6)
密封材质聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)

备注:其它特殊密封材质或特殊温度亦可根据客户要求设计制造



主要零件材质表
序号零件名称材质序号零件名称材质
1接头不锈钢CF8、CF8M、CF3、CF3M8垫片不锈钢304、316L
2阀座PTFE、尼龙、对位聚苯9填料PTFE
3球体不锈钢304、304L、316、316L10压盖不锈钢304、316L
4垫片PTFE11连接支架不绣钢CF8
5阀体不锈钢CF8、CF8M、CF3、CF3M12连接套不绣钢304
6螺栓不绣钢30413螺栓不绣钢304
7阀杆不锈钢304、304L、316、316L14气动装置挤出铝合金

备注:主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型

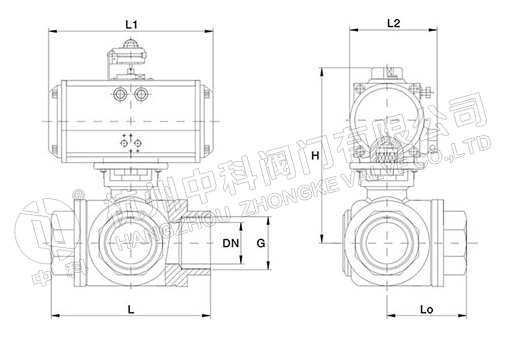

主要外形尺寸-PN16(16bar)
公称通径[DN]外形连接尺寸执行器型号
LL1L2LoHG
1568141/15971/8334177/2081/2"ATD50/ATE63
2078141/15971/8339180/2113/4"ATD50/ATE63
2586159/21183/9543199/2271"ATD63/ATE75
32111211/24895/10755.5231/25111/4"ATD75/ATE88
40126248/269107/12363235/26511/2"ATD88/ATE100
50143248/269107/12371.5263/2982"ATD88/ATE100

备注:根据不同的阀门扭矩,不同的气源压力以及不同的实际工况,选择相匹配的执行器其相关外形尺寸也随之变化

附件选型
电磁阀双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件对气源进行稳压、过滤、气缸润滑
限位开关远程反馈开关信号
手操机构可实现手动开、关阀门
定位器输入模拟量信号(4-20mA或者0-10V),调节阀门开度
备注以上附件不是标准配件,如需配置订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级
