AT气动高平台铸钢球阀
AT气动高平台铸钢球阀
公称通径：DN15~200mm
公称压力：16、25、40bar
连接形式：法兰式
适用温度：-20~80℃
介质温度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
公称压力：16、25、40bar
连接形式：法兰式
适用温度：-20~80℃
介质温度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
分享到：
气动高平台球阀特点
防爆、开关、定位器
响应迅速、流通性好、品质优良、启闭力矩小、寿命长
球阀高平台结构、ISO5211连接标准、安装更加专业和方便
双向密封、介质任意流向、自动补偿、自洁功能、可适用纤维和微小颗粒的悬浊液及粘性介质
| 技术规范 | ||
| 设计依据 | GB标准 | |
| 设计标准 | GB/12237 | |
| 结构长度 | 法兰链接 | GB/12221 |
| 连接法兰尺寸 | GB/9113、JB/T79 | |
| 实验和检验 | GB/T13927、JB/T9092 | |
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造
| 技术参数 | |
| 公称通径 | DN15-200mm |
| 连接方式 | 法兰 |
| 气缸配置 | AT系列、GT系列及进口执行器系列 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 二位切断（开关型）、调节型、三段式（开度可选） |
| 公称压力 | 16、25、40bar（如需更高压力订货时请注明） |
| 气源压力 | 双作用：4~8bar、单作用：5~8bar |
| 介质温度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y） |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

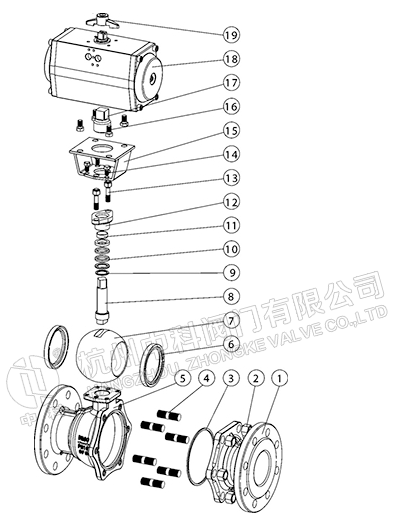

| 主要零件材质表 | |||||||||
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||||
| C | P4 | P6 | C | P4 | P6 | ||||
| 1 | 右阀体 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 11 | 衬套 | PTFE.复合轴承 | ||
| 2 | 螺母 | 35 | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 12 | 压盖 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 垫片 | PTFE.石墨金属复合垫 | 13 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 4 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 14 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | 阀体 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 15 | 连接支架 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 6 | 阀座 | PTFE.尼龙.对位聚苯.金属硬密封 | 16 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 7 | 球体 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 17 | 连接套 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 8 | 阀杆 | 1Gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 18 | 气动装置 | 挤压铝合金 | ||
| 9 | 垫片 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 19 | 位置指示器 | 塑料 | 塑料 | 塑料 |
| 10 | 填料 | PTFE.柔性石墨 | |||||||
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造
| 主要外形尺寸-PN16（16bar） | |||||||||||
| 公称通径 [DN] | 外形尺寸 | 连接尺寸 | 执行器型号 | ||||||||
| L | L1 | L2 | H | D | D1 | D2 | C | f | N-D | ||
| 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 45 | 14 | 2 | 4-14 | ATD50/ATE63 |
| 20 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 55 | 16 | 2 | 4-14 | ATD50/ATE63 |
| 25 | 150 | 159/211 | 83/95 | 214/256 | 115 | 85 | 65 | 16 | 2 | 4-14 | ATD63/ATE75 |
| 32 | 165 | 159/248 | 83/107 | 257/277 | 135 | 100 | 78 | 18 | 2 | 4-18 | ATD63/ATE88 |
| 40 | 180 | 211/248 | 95/107 | 274/292 | 145 | 110 | 85 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 50 | 200 | 248/269 | 107/123 | 290/300 | 160 | 125 | 100 | 20 | 3 | 4-18 | ATD88/ATE100 |
| 65 | 220 | 248/315 | 107/141 | 310/335 | 180 | 145 | 120 | 20 | 3 | 4-18 | ATD88/ATE115 |
| 80 | 250 | 269/345 | 123/152 | 346/368 | 195 | 160 | 135 | 20 | 3 | 8-18 | ATD100/ATE125 |
| 100 | 280 | 345/409 | 152/172 | 378/410 | 215 | 180 | 155 | 22 | 3 | 8-18 | ATD125/ATE145 |
| 125 | 320 | 409/550 | 172/215 | 425/450 | 245 | 210 | 185 | 22 | 3 | 8-18 | ATD145/ATE190 |
| 150 | 360 | 550/600 | 215/240 | 468/531 | 280 | 240 | 210 | 24 | 3 | 8-22 | ATD190/ATE210 |
| 200 | 400 | 600/633 | 240/262 | 583/618 | 335 | 295 | 265 | 24 | 3 | 12-22 | ATD210/ATE240 |
备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化
| 主要外形尺寸-PN25（25bar） | |||||||||||
| 公称通径 [DN] | 外形尺寸 | 连接尺寸 | 执行器型号 | ||||||||
| L | L1 | L2 | H | D | D1 | D2 | C | f | N-D | ||
| 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-14 | ATD50/ATE63 |
| 20 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-14 | ATD50/ATE63 |
| 25 | 150 | 159/211 | 83/95 | 257/265 | 115 | 85 | 65 | 16 | 2 | 4-14 | ATD63/ATE75 |
| 32 | 165 | 211/248 | 95/107 | 269/287 | 140 | 100 | 76 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 40 | 180 | 248/269 | 95/107 | 282/292 | 150 | 110 | 84 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 50 | 200 | 248/345 | 107/123 | 290/325 | 165 | 125 | 99 | 20 | 3 | 4-18 | ATD88/ATE100 |
| 65 | 220 | 269/345 | 107/152 | 310/357 | 185 | 145 | 118 | 22 | 3 | 8-18 | ATD88/ATE125 |
| 80 | 250 | 345/409 | 152/172 | 346/368 | 200 | 160 | 132 | 24 | 3 | 8-18 | ATD125/ATE145 |
| 100 | 280 | 345/438 | 152/187 | 418/443 | 235 | 190 | 156 | 24 | 3 | 8-22 | ATD125/ATE160 |
| 125 | 320 | 438/550 | 187/215 | 460/503 | 270 | 220 | 184 | 26 | 3 | 8-26 | ATD160/ATE190 |
| 150 | 360 | 550/600 | 215/240 | 518/563 | 300 | 250 | 211 | 28 | 3 | 8-26 | ATD190/ATE210 |
| 200 | 400 | 633/730 | 262/330 | 583/618 | 360 | 310 | 274 | 30 | 3 | 12-26 | ATD240/ATE270 |
| 主要外形尺寸-PN40（40bar） | ||||||||||||
| 公称通径 [DN] | 外形尺寸 a | 连接尺寸 | 执行器型号 | |||||||||
| L | L1 | L2 | H | D | D1 | D2 | D3 | C | F | N-D | ||
| 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 40x4 | 14 | 2 | 4-14 | ATD50/ATE63 |
| 20 | 140 | 159/211 | 83/95 | 240/252 | 105 | 75 | 56 | 51x4 | 16 | 2 | 4-14 | ATD63/ATE75 |
| 25 | 150 | 211/248 | 95/107 | 257/265 | 115 | 85 | 65 | 58x4 | 16 | 2 | 4-14 | ATD75/ATE88 |
| 32 | 180 | 211/248 | 95/107 | 269/287 | 140 | 100 | 76 | 66X4 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 40 | 200 | 248/269 | 107/123 | 282/292 | 150 | 100 | 84 | 76X4 | 18 | 3 | 4-18 | ATD88/ATE100 |
| 50 | 220 | 248/315 | 107/141 | 300/325 | 165 | 125 | 99 | 88X4 | 20 | 3 | 4-18 | ATD88/ATE115 |
| 65 | 250 | 269/345 | 123/152 | 335/357 | 185 | 145 | 118 | 110X4 | 22 | 3 | 8-18 | ATD100/ATE125 |
| 80 | 280 | 345/409 | 152/172 | 368/400 | 200 | 160 | 132 | 121X4 | 24 | 3 | 8-18 | ATD125/ATE145 |
| 100 | 320 | 409/438 | 172/187 | 418/506 | 235 | 190 | 156 | 150X4.5 | 24 | 3 | 8-22 | ATD145/ATE160 |
| 125 | 400 | 550/600 | 215/240 | 445/548 | 270 | 220 | 184 | 176X4.5 | 26 | 3 | 8-26 | ATD190/ATE210 |
| 150 | 400 | 600/633 | 215/262 | 563/598 | 300 | 250 | 211 | 204X4.5 | 28 | 3 | 8-26 | ATD210/ATE240 |
| 200 | 502 | 730 | 330 | 636/666 | 375 | 320 | 284 | 260X4.5 | 34 | 3 | 12-30 | ATD270 |
| 附件选型 | |
| 电磁阀 | 双作用选二位五通、单作用二位五通、单电控双电控订货时注明 |
| 气源处理三联件 | 对气源进行稳压、过滤、气缸润滑 |
| 限位开关 | 远程反馈开关信号 |
| 手操机构 | 可实现手动开、关阀门 |
| 定位器 | 输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
| 备注 | 以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |
