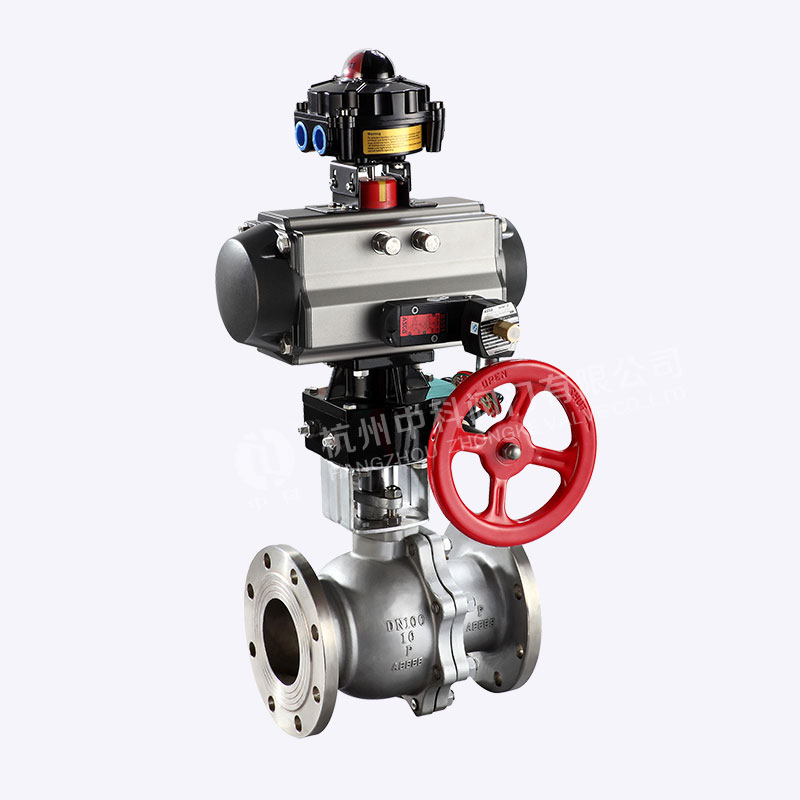

AT气动O型切断球阀

 一、气动O型切断球阀简介
       气动O型切断球阀气动执行器采用新型AT/GT系列气动执行器，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
       气动O型切断球阀具有一秒时间切断关闭球阀，配防爆装置，可用燃气切断。是由球阀及单作用活塞式气动执行器组成，广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。

 二、气动O型切断球阀工作原理
       气动O型切断球阀由阀体、球体、阀轴、密封环、 填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、O型圈等主要零部件等构成。执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着 转动，改变阀的流通面积，达到改变通过阀内介质流量目的。

 三、气动O型切断球阀产品特点
 1、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
 2、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈。
 3、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
 4、阀杆密封可靠，由于阀杆只作旋转动运而不做升降运动，阀杆的填料密封不易破坏。
 5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
 6、切断速度快，具有一秒时间切断能力，且密封性能好，可配防爆装置，可用燃气管道切断。

 四、气动O型切断球阀零部件材料

 五、气动O型切断球阀性能参数

 六、气动O型切断球阀技术参数

安装尺寸表
