产品中心 > 球阀系列 > AW气动固定球阀

AW气动固定球阀

产品型号:Q647F
公称通径:DN50~500mm
公称压力:PN1.6~4.0 MPa
适用温度:-29~425℃
阀体材质:WCB、WC6、WC9、LCB、CF8、CF3、CF8M、CF3M
适用介质:水、蒸汽、油品、部分酸、碱
价格面议

一、AW气动固定球阀概述
       气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用。

二、AW气动固定球阀产品介绍
       气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;气动阀门在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,气动球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

三、AW气动固定球阀主要零件材质


序号零件名称材质
CDR
1左右阀体A216-WCBA351-CF8A351-CF8M
2螺柱A193-B7A276304A276316
3螺母A1942HA276304A276316
4弹簧YB/T5104
           60Si2M0
YBD(T)11
           1Cr18Ni9
YBD(T)11
           0Cr18Ni12Mo2
5阀座A182-A105A276304A276316
6密封圈PTFEPTFEPTFE
7O形圈橡胶橡胶橡胶
8垫片PTFEPTFEPTFE
9法兰A216-WCBA351-CF8A351-CF8M
10垫片PTFEPTFEPTFE
11下阀杆A276-410A276304A276-316
12衬套PTFEPTFEPTFE
13球体A182-F304A182-F304A182-F316
14A1SIC1045A276304A276-316
15阀杆A276410A276304A276316
16衬套PTFEPTFEPTFE
17填料PTFEPTFEPTFE
18填料压盖A216-WCBA276304A276316
19连接套A182-A105A276-304A276304
20支架A216-WCBA276304A276304
21阀体A216-WCBA351-CF8A351-CF8
22气动执行器---


四、执行标准

设计依据AP1、ANS1标准JIS标准
设计标准API6D、ANSIB16.34JISB2071
结构长度法兰连接AP16D、ANS1B1610JISB2002
连接法兰尺寸ANS1B16.5JISB2212、B2213、B2214
试验和检验AP16D、AP1598J1SB2003

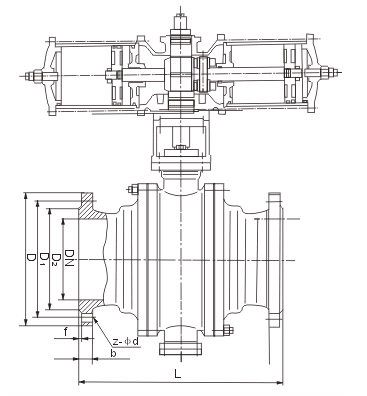

五、AW气动固定球阀主要外形尺寸

公称通径
DN(mm)
尺 寸(mm)执行器型号
1.6MPa2.5MPa4.0MPa
LDD1z-φdLDD1z-φdLDD1z-φd
502031601254-182161601254-182161601254-18可选配
DA/SR、
QGSY、
SY-CH、GTD/GTE
AW/AWS、
SY-YD、
系列执行器
(以上选配
仅供参考具
体选区用根
据实际要求)
652221801464-182411801458-182411801458-18
802411951608-182831951608-182831951608-18
1003052151808-183052301908-233052301908-23
1253562452108-183812702208-253812702208-25
1503942802408-234033002508-254033002508-25
20045733529512-2350236031012-2550237532012-30
25053340535512-2558642537012-30



30061046041012-2564848543016-30



35068652047016-2576255049016-34



40076258052516-3083861055016-34



45086464058520-3091466060020-34



50091470565020-3499173066020-41
