AT气动V型调节对夹球阀

产品中心 > 球阀系列 > AT气动V型调节对夹球阀
    • 1

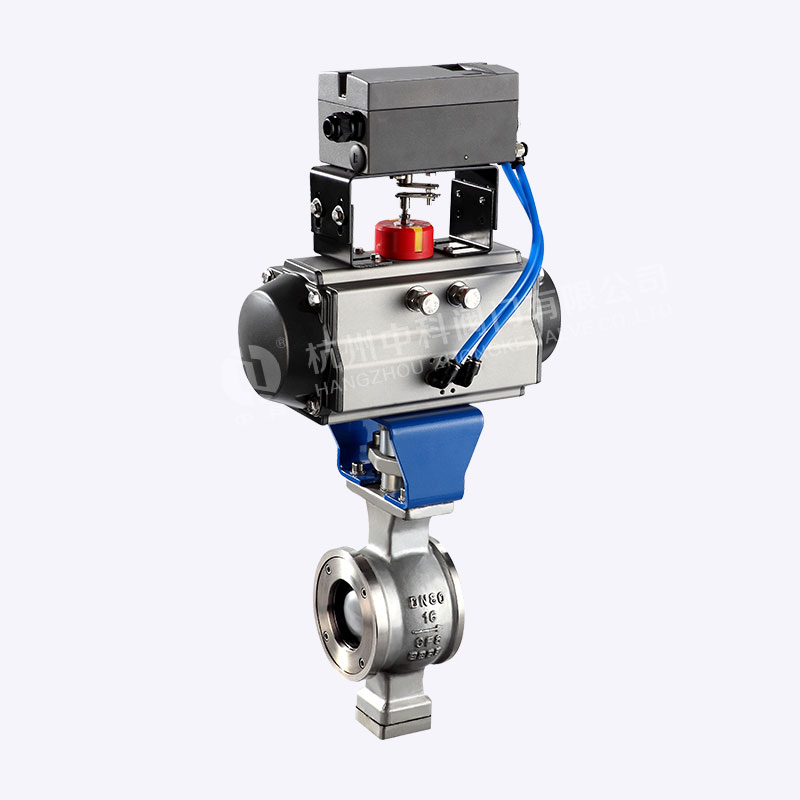

AT气动V型调节对夹球阀

公称通径：对夹式DN25～250mm/法兰DN25～500mm
公称压力：16、25bar（如需更高压力订货时请注明）
连接方式：对夹式/法兰
介质温度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
联系购买
分享到：

AT气动V型调节对夹球阀特点
防爆、开关、定位器

V型阀芯切口、自洁功能、适用粘稠纤维颗粒流体

阀体采用整体式结构、避免中部法兰连接可能造成的泄漏

波形弹簧预紧、阀座与阀芯紧密接触、密封性能好并能自动补偿作用

阀杆花键连接、配有自润滑轴承固定、回转性能高、稳定性好、承载扭矩大、调节精度高

技术规范
设计依据GB标准
设计标准GB/12237
连接法兰尺寸GB/9113、JB/T79
实验和检验JB/T9092

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

技术参数
公称通径对夹式DN25～250mm/法兰DN25～500mm
连接方式对夹式/法兰
气缸配置AT系列、GT系列、AW系列、进口执行器系列
气缸形式双作用、单作用（弹簧复位）
控制方式二位切断（开关型）、调节型、三段式（开度可选）
公称压力16、25bar（如需更高压力订货时请注明）
气源压力双作用：4~8bar、单作用：5~8bar
介质温度W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
环境温度标准型:-20~80℃
阀体材质碳钢（C）、不锈钢（P4、P6）
密封材质聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造


PN（MPa）DN（mm）尺寸（mm）
L对夹连接法兰连接H
DDD1D2D6bz-d
1.62510264115855-14/164-14233
4011482145/15011085/84-16/184-18280
50124100160/165125100/99-16/204-18362
65145118180/185145120/188-18/204-18377
80165130195/200160135/132-208-18410
100194155215/220180155/150-20/228-18423
125210185245/250210185/184-228-18436
150229216280/285240210/211-248-23/8-22653
200243264335/340295265/266-26/2412-23/12-22703
250297328405355320/319-30/2612-25/12-26787
300338373460410375/370-30/2812-25/12-26827
2.525102641158565-164-14233
4011482145/15011085/84-184-18280
50124100160/165125100/99-204-18362
65145118160/185145120/118-228-18377
80165130195/200160135/132-22-248-18410
100194155230/235190160/156-248-23/8-22423
125210185270220188/184-28/268-25/8-26436
150229216300250218/211-30/288-25/12-26653
200243264360310278/274-34/3012-25/12-26703
250297328425370332/330-36/3212-30787
300338373485430390/389-40/3416-30827
