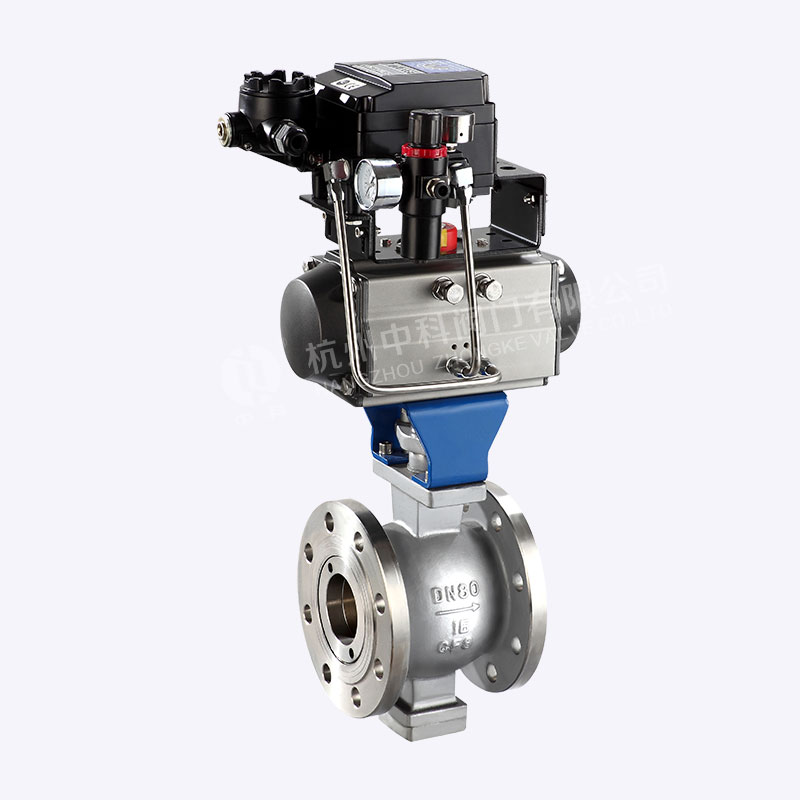

一、AT气动V型调节法兰球阀简介
AT气动V型调节法兰球阀气动执行器采用新型AT/GT系列气动执行器,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。
AT气动V型调节法兰球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分单作用和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。
二、AT气动V型调节法兰球阀工作原理
AT气动V型球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门定位器可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀。
三、AT气动V型调节法兰球阀主要技术参数
1、阀体
阀体形式 | 直通铸造球型阀 |
公称通径 | DN25~400mm |
公称压力 | PN1.6、2.5、4.0、6.4 MPa |
法兰标准 | GB、JB、HG、ANSI、JIS等 |
连接形式 | 对夹式、法兰式 |
阀盖形式 | 整体式 (适用温度-45~+400℃) |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
2、阀内件
阀芯形式 | 带V型切口的球型阀芯 |
流量特性 | 近似等百分比(参见流量特性曲线图) |
3、执行机构
执行器型号 | AT/GT系列气动执行器 |
主要技术参数 | 供气压力 :400~700Kpa 气源接口: G1/8〞,G1/4〞,G1/2〞 |
环境温度:-25~+70℃、环境湿度:≤95 | |
附件:定位器、电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等 |
4、流量特性(V调节球阀的固有流量特性曲线图)

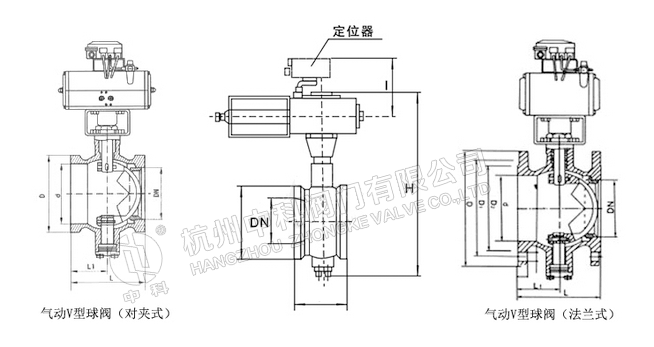

四、AT气动V型调节法兰球阀主要零件材质表
材料\材料代号 | C | P | R | |||
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
密封圈 | 硬质合金 | |||||
填料 | 聚四氟乙烯、柔石墨 | |||||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
适用温度 | -28℃~500℃ |
五、AT气动V型调节法兰球阀产品性能指标
公称通径D(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
额定流量系数Cv | 32 | 47 | 78 | 110 | 170 | 280 | 410 | 750 | 1120 | 1850 | 2950 | 3800 | |||||
公称压力PN(MPa) | 1.6、2.5、4.0、6.4 | ||||||||||||||||
流量特性 | 近似等百分比(参见典型曲线图)、直线特性、快开性 | ||||||||||||||||
阀板转角(度) | 0°~90°(可调) | ||||||||||||||||
允许泄漏量等级 | 软密封:零泄露 硬密封:≤10--5额定流量系数 | ||||||||||||||||
作用形式 | 双作用/单作用(弹簧复位式) | ||||||||||||||||
控制型式 | 切断型/调节型 | ||||||||||||||||
执行器 | 型 号 | AT系列、GT系列、AW系列、ZSQ系列等 | |||||||||||||||
气源压力 | 净化压缩空气(氮气)0.3-0.7MPa | ||||||||||||||||
调节型 | 输入信号 | 电流信号:0~10mA、4~10mA 气源信号20~100kPa | |||||||||||||||
基本误差 | 带定位器≤±1.5% | ||||||||||||||||
回 差 | 带定位器≤1.5% | ||||||||||||||||
死 区 | 带定位器≤0.6% | ||||||||||||||||
可调节比 | 250:1 | 300:1 | |||||||||||||||
切断型 | 回讯电压 | AC220V、AC110V、DC24V、 | |||||||||||||||
切断时间 | 0.5 S | 1.0 S | 2.5~4.0 S | 7.0 S |
