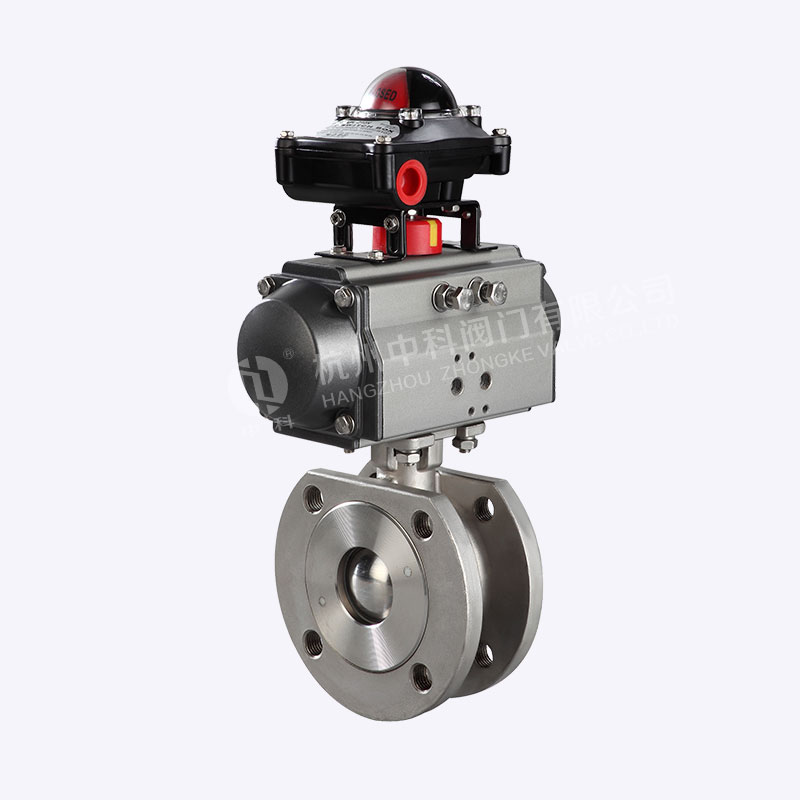

AT气动对夹式球阀

公称口径:DN15-DN300
公称压力:1.6MPa-6.4MPa
阀体材质:碳钢、不锈钢
连接方式:法兰式、对夹式
环境温度:-20~+90℃
适用介质:重油、胶类等易凝固介质
价格面议

一、AT气动对夹式球阀简介
       AT气动对夹式球阀是引进的欧洲设备中消化吸收的先进技术,设计新颖的一体式超短结构,和普通球阀相比,具有体积小,阀座与端面法兰距离近,物料滞留少,密封性能优越,使用寿命长等特点。广泛应用于日用化工、制药、啤酒、油脂等轻工行业,并可在细软颗粒介质输送和真空管路上使用,是现代工业最理想的阀门之一。气动对夹球阀是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。

二、AT气动对夹式球阀产品特点

1、根据用户需要,可设有防静电结构。
2、阀座采用弹性密封结构,密封可靠,启闭轻松。
3、设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。
4、具有结构长度短、重量轻、安装方便、节省材料等显著的优点。
5、设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。
【可选择附件】:
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件:电气定位器、气动定位器、电气转换器。
3、气源处理附件:空气过滤减压阀、气源处理三联件。
4、手动机构:HVSD手操机构

三、AT气动对夹式球阀主要技术参数
1、阀体

阀体形式直通铸造超短阀
公称通径DN15~300mm
公称压力国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K
法兰标准JIS、ANSI、GB、JB、HG等
连接形式法兰式、对夹式
压盖型式螺母压紧式
密封填料V型聚四氟乙烯填料、柔性石墨填料等

2、阀内件

阀芯形式O型球体阀芯
流量特性近似快开型
3、执行机构
执行器型号GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-20~+90℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注:如需详细执行器参数,请进入气动执行器页面进行查阅。

四、AT气动对夹式球阀主要性能指标

公称通径 DN(mm)1520253240506580100125150200250300
允许压差(MPa)≤ 公称压力
动作范围0~90°
泄露量Q按GB/T4213-92,小于额定KV0.01% (软密封为零泄露)
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的2%


五、AT气动对夹式球阀主要性能规范

试验压力(MPa)公称压力(MPa)压力级(class)JIS(K)
1.62.54.06.415030010K20K
强度试验2.43.756.09.63.07.52.43.8
密封试验1.762.754.47.042.25.51.52.8
气密试验0.5~0.7MPa


六、AT气动对夹式球阀主要零件材料

1阀体WCB、CF8、CF8M、CF3M
2压圈2Cr13、304、316
3阀座PEFE、PPL、304
4球体2Cr13、304、316
5阀杆2Cr13、304、316
6密封填料PTFE/柔性石墨
7螺母压盖2Cr13、304、316


主要外形及连接尺寸
公称通径 DN(mm)1520253240506580100125150
L108112114127140140152165178190216
H112115120140170180210240290320350
D165185200220250285340405460520580
D1125145160180210240295355410470525
D2465665768499118132156184211
A根据阀门压力大小而定。配置执行器不同,外形尺寸也不相同。可进入气动执行器页面查阅。
