AT气动卫生级蝶阀

公称通径:DN20~108mm
公称压力:6、10、16bar(如需更高压力订货时请注明)
介质温度:W5:-20~80℃ W6:-20~150℃ W9:-30~120℃
适用温度:-20~80℃
阀体材质:不锈钢(P4、P6)
价格面议

气动卫生级蝶阀特点
        防爆、开关、定位器

        欧系精装、技术精湛、密封可靠、替代进口

        可拆连接,工作稳定、结构简单、维修方便

        启闭力矩小、响应迅速、品质优良、寿命长

        内壁抛光、表面光亮、轻巧美观、清洁卫生、无死角易清洗


技术规范
设计依据GB标准
设计标准GB/12238-1989
实验和检验JB/T9092

备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造。


技术参数
公称通径DN20~108mm
连接方式外螺纹、三片式焊接、卡箍、对焊
气缸选配AT系列、GT系列、进口执行器系列
气缸形式双作用、单作用(弹簧复位)
控制方式二位切断(开关型)、调节型、三段式(开度可选)
公称压力6、10、16bar(如需更高压力订货时请注明)
气源压力双作用:4~8bar、单作用:5~8bar
介质温度W5:-20~80℃   W6:-20~150℃   W9:-30~120℃
环境温度标准型:-20~80℃
阀体材质不锈钢(P4、P6)
密封材质丁晴橡胶(X)、氟橡胶(FKM)、三元乙丙橡胶(E)

备注:其他特殊密封材质或特殊温度亦可根据客户要求设计选型。


主要零件材质表
序号零件名称材质序号零件名称材质
1螺栓不锈钢3048不锈钢304
2左阀体不锈钢304、304L、316、316L9螺栓不锈钢304
3阀座食品级橡胶10连接支架不锈钢304
4碟板不锈钢304、304L、316、316L11螺栓不锈钢304
5右阀体不锈钢304、304L、316、316L12连接套不锈钢304
6螺母不锈钢30413气动装置挤出铝合金
7螺母不锈钢30414位置指示器塑料

备注:主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型。


 产品结构

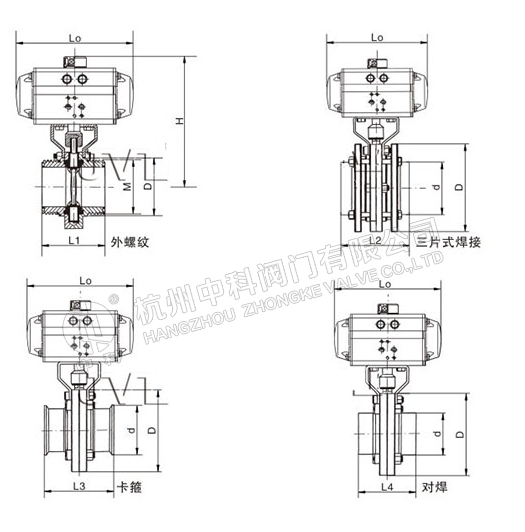

主要外形尺寸-PN6~16(6~16bar)
公称通径[DN]外螺纹连接尺寸三片式连接尺寸卡箍连接尺寸对焊连接尺寸LoH执行器型号
L1DML2DdL3DdL4Dd
20


1007819.05667850.5667819.05141/141157/557ATD50/ATE50
25667840xl/61007825.4667850.5667825.4141/141157/557ATD50/ATE50
32667848xl/61007831.8667850.5667831.8141/141157/557ATD50/ATE50
38708660xl/61008638.1708650.58708638.1141/141157/557ATD50/ATE50
517610270xl/610410250.876102647610250.8141/159171/180ATD50/ATE63
638011585xl/611211563.58011577.58011563.5141/159169/169ATD63/ATE63
768412898xl/611212876.184128918412876.1159/211194/208ATD63/ATE75
89


12013988.9901391069013988.9159/248200/224ATD63/ATE88
102104159132xl/6128155101.6102155119102155101.6211/248220/242ATD75/ATE88
108


128159108108159119108159108211/269223/245ATD75/ATE100

备注:根据不同的阀门扭矩,不同的气源压力以及不同的实际工况,选择相匹配的执行器其相关外形尺寸也随之变化。

附件选型
电磁阀双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件对气源进行稳压、过滤、气缸润滑
限位开关远程反馈开关信号
手操机构可实现手动开、关阀门
定位器输入模拟量信号(4-20mA或者0-10V),调节阀门开度
备注以上附件不是标准配件,如需配置订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级
