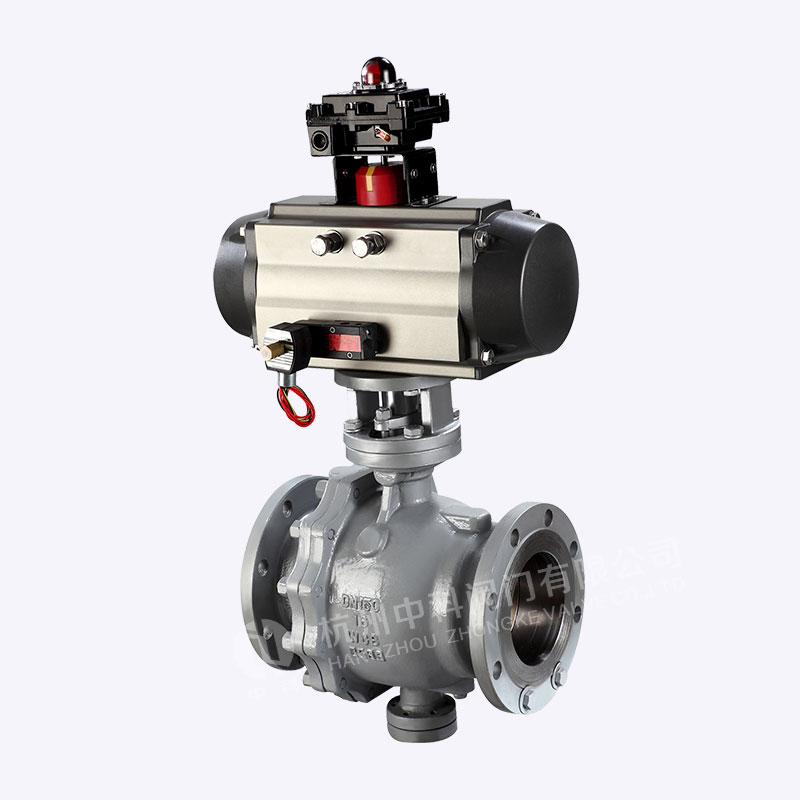

AT气动固定式球阀

产品中心 > 球阀系列 > AT气动固定式球阀

AT气动固定式球阀

公称通径:DN50-DN1000
公称压力:1.6MPa-10.0 MPa
连接形式:法兰式
适用温度:-20~+90℃
阀体材质:WCB、CF8、CF8M、CF3M
分享到:

一、气动固定式球阀产品概述
       气动固定式球阀是由角行程气动执行器与固定式球阀组成。采用上下阀杆固定阀芯(轴支式)和可动密封座设计,工作更稳定。气动固定式球阀具有自动补偿功能,双向密封阀座之间具有无间隙回转时具有很大的剪切力及自洁功能。流阻系数小安装方便、运行可靠、密封性好、适应性强、维修简单等特点。气动固定式球阀可配置行程限位开关、电磁阀、减压阀、空气过滤器等附件。控制开关气源在0.4MPa-0.7MPa范围内,并送出两对无源触点信号指示阀门的开关。目前气动固定式球阀以广泛应用于石油、化工、冶金、环保、给排水、电力、轻工、造纸、高压设备等工业自动控制系统中做远距离集中控制或就地控制。

二、气动固定式球阀产品特点
1、气动固定式球阀采用固定球设计。运动部位采用摩擦系数及小材料,操作扭矩小灵活运用。
2、气动固定式球阀采用全通径或缩径,流通阻力小。
3、硬密封气动固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能稳定。
4、采用双边可动密封座设计,具有双向密封功能,安装无需考虑介质流向。
5、具有防静电结构设计。在阀杆于阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。
6、具有放火功能设计。在紧急火灾情况下阀座各密封面形成金属对金属密封。
【可选择附件】:
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件:电气定位器、气动定位器、电气转换器。
3、气源处理附件:空气过滤减压阀、气源处理三联件。
4、手动机构:HVSD手操机构。

三、气动固定式球阀产品其他参数
1、阀体

阀体形式两段式铸造阀体
公称通径DN50~1000mm
公称压力PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150 300 600 900 LB;JIS 10 20 30 40 K
连接形式法兰式
法兰标准JIS、ANSI、GB、JB、HG等
阀盖形式一体式
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

2、阀内件

阀芯形式O型固定球型阀芯
流量特性近似快开型

3、执行机构

执行器型号GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-20~+90℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


四、气动固定式球阀主要零件材料

1底座WCB、CF8、CF8M、CF3M
2左阀体WCB、CF8、CF8M、CF3M
3下阀轴2Cr13、304、316、316L
4右阀体WCB、CF8、CF8M、CF3M
5球体2Cr13、304、316、316L
6密封圈PTFE、PPL、304、316、316L
7弹簧65Mn、不锈钢
825、35、45
9上阀轴2Cr13、304、316、316L
10支架WCB、CF8、CF8M、CF3M
11填料压板WCB、CF8、CF8M、CF3M
12执行器根据客户要求提供配置


五、气动固定式球阀主要性能指标

公称通径 DN(mm)5065801001251502002503003504004505006007008009001000
允许压差(MPa)≤ 公称压力
动作范围0~90°
泄露量Q软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的2%


六、气动固定式球阀主要性能规范

试验压力(MPa)公称压力(MPa)压力级(class)JIS(K)
1.62.54.06.410.015030060010K20K
强度试验2.43.756.09.615.03.07.516.52.43.8
密封试验1.762.754.47.0411.02.25.512.11.52.8
气密试验0.4~0.7MPa

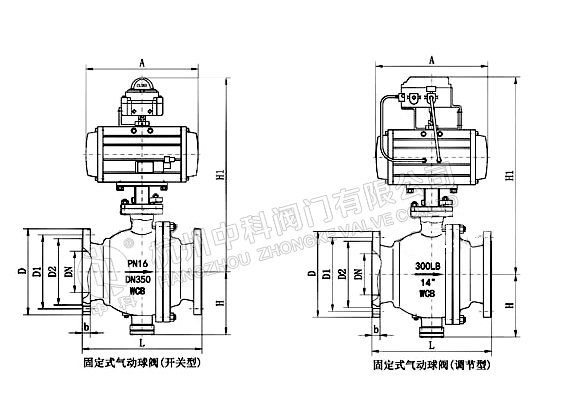

公称通径 DN(mm)506580100125150200250300350400500600700
L130140150165180200220250280320360400630750
H------335385430470590700780950
H1根据所配执行机构而定,配置执行器不同,连接尺寸也不同
A
D165185200220250285340405460520580705840910
D1125145160180210240295355410470525650770840
D299118132156184211266319370435485608718788
n-φd4-184-188-188-188-188-2212-2212-2612-2612-2612-3012-3412-4112-41
