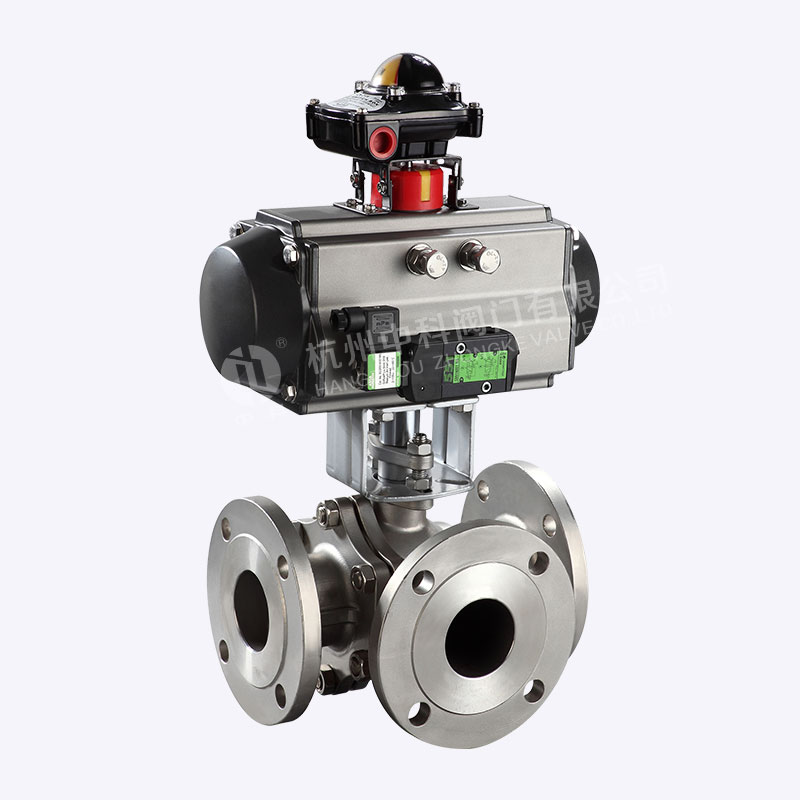

AT气动三通法兰不锈钢球阀

产品中心 > 球阀系列 > AT气动三通法兰不锈钢球阀

AT气动三通法兰不锈钢球阀

公称通径：N15～200mm
公称压力：16、25bar
连接形式：法兰式
介质温度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
阀体材质：WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
适用介质：水、蒸汽、油品，硝酸类，醋酸类

联系购买

分享到：

产品详细

气动三通球阀特点
防爆、开关、定位器

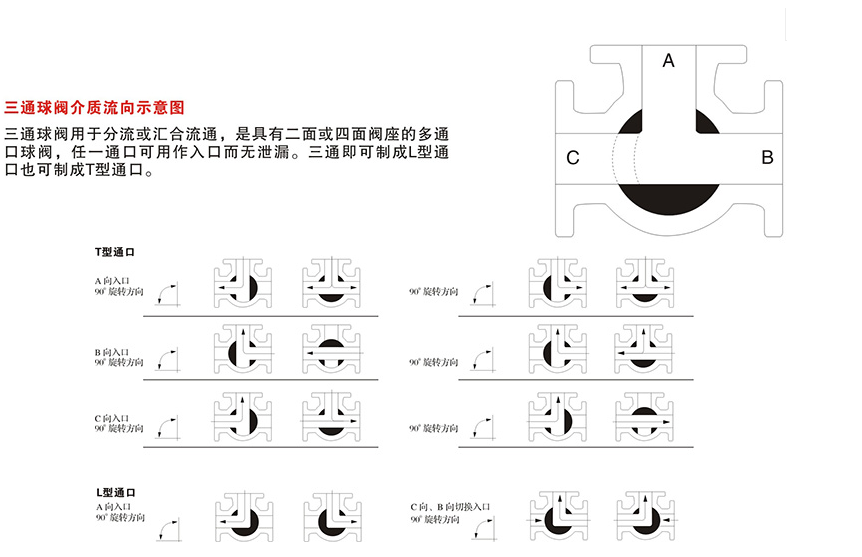

阀芯采用L型和T型、可满足不同的工况要求

响应迅速、流通性好、品质优良、启闭力矩小、寿命长

球阀高平台结构、ISO5211连接标准、安装更加专业和方便

技术规范
设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSI B16.34
连接法兰尺寸	GB/9113、JB/T79	ANSI B16.5
实验和检验	JB/T9092	API 598

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

技术参数
公称通径	DN15～50mm
连接方式	法兰
气缸配置	AT系列、GT系列及进口执行器系列
气缸形式	双作用、单作用（弹簧复位）
控制方式	换向、分流
公称压力	16、25bar（如需更高压力订货时请注明）
气源压力	双作用：4~8bar、单作用：5~8bar
介质温度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度	标准型:-20~80℃
阀体材质	碳钢（C）、不锈钢（P4、P6）
密封材质	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

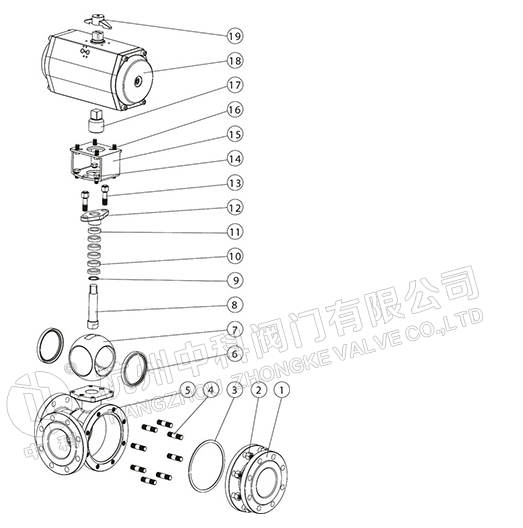

主要零件材质表
序号	零件名称	材质			序号	零件名称	材质
序号	零件名称	C	P4	P6	序号	零件名称	C	P4	P6
1	右阀体	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	11	衬套	PTFE.复合轴承
2	螺母	35	1Gr18Ni9Ti	1Gr18Ni9Ti	12	压盖	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	垫片	PTFE.石墨金属复合垫			13	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
4	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti	14	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
5	阀体	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	15	连接支架	1Gr18Ni9Ti	1Gr18Ni9Ti	1Gr18Ni9Ti
6	阀座	PTFE.尼龙.对位聚苯.金属硬密封			16	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
7	球体	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	17	连接套	35	1Gr18Ni9Ti	1Gr18Ni9Ti
8	阀杆	1Gr13	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	18	气动装置	挤压铝合金
9	垫片	PTFE	PTFE	PTFE	19	位置指示器	塑料	塑料	塑料
10	填料	PTFE.柔性石墨

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

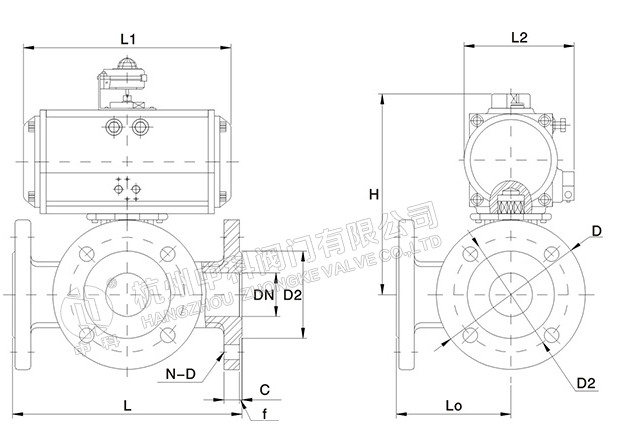

主要外形尺寸-PN16（16bar）
公称通径 [DN]	外形尺寸					连接尺寸						执行器型号
公称通径 [DN]	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	执行器型号
15	150	72	141/159	71/83	204/235	95	65	46	14	2	4-14	ATD50/ATE63
20	160	80	159/211	83/95	240/252	105	75	56	16	2	4-14	ATD63/ATE75
25	180	90	211/248	95/107	257/265	115	85	65	16	2	4-14	ATD75/ATE88
32	200	100	211/248	95/107	277/312	140	100	76	18	3	4-18	ATD75/ATE88
40	220	110	248/269	107/123	292/317	150	110	84	18	3	4-18	ATD88/ATE100
50	240	120	248/345	107/152	325/347	165	125	99	20	3	4-18	ATD88/ATE125
65	260	130	315/409	141/172	357/389	185	145	118	20	3	4-18	ATD115/ATE145
80	280	140	345/409	152/172	368/400	200	160	132	20	3	8-18	ATD125/ATE145
100	320	160	409/550	172/215	410/498	220	180	156	22	3	8-18	ATD145/ATE160
125	400	190	438/600	187/240	470/538	250	210	184	22	3	8-18	ATD160/ATE210
150	440	220	550/633	215/262	556/591	285	240	211	24	3	8-22	ATD190/ATE240
200	550	260	600/730	210/330	648/687	340	295	266	24	3	12-22	ATD210/ATE270

主要外形尺寸-PN25（25bar）
公称通径 [DN]	外形尺寸					连接尺寸						执行器型号
公称通径 [DN]	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	执行器型号
15	150	72	159/211	83/95	235/247	95	65	46	14	2	4-14	ATD63/ATE75
20	160	80	211/248	95/107	252/260	105	75	56	16	2	4-14	ATD75/ATE88
25	180	90	248/269	107/123	265/289	115	85	65	16	2	4-14	ATD88/ATE100
32	200	100	248/315	107/141	287/312	140	100	76	18	3	4-18	ATD88/ATE115
40	220	110	269/409	123/152	317/339	150	110	84	18	3	4-18	ATD100/ATE125
50	240	120	345/345	123/152	325/347	165	125	99	20	3	4-18	ATD100/ATE125
65	260	130	269/345	141/172	357/389	185	145	118	22	3	4-18	ATD115/ATE145
80	280	140	315/438	152/187	400/425	200	160	132	24	3	8-18	ATD125/ATE160
100	320	160	409/550	172/215	443/531	235	190	156	24	3	8-22	ATD145/ATE190
125	400	190	438/600	187/240	548/583	270	220	184	26	3	8-26	ATD160/ATE210
150	440	220	550/633	215/262	628/665	300	250	211	28	3	8-26	ATD190/ATE240
200	550	260	600/730	210/330	695/744	360	310	274	30	3	12-22	ATD210/ATE270

备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化

附件选型
电磁阀	双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件	对气源进行稳压、过滤、气缸润滑
限位开关	远程反馈开关信号
手操机构	可实现手动开、关阀门
定位器	输入模拟量信号（4-20mA或者0-10V），调节阀门开度
备注	以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级
