AT气动凸耳式蝶阀

公称通径：DN50-DN600
阀体材质：球墨铸铁、304、316
连接方式：凸耳对夹式
压力等级：PN10、PN16
结构形式：LT凸耳中线结构
适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质
联系购买
分享到：

凸耳气动蝶阀技术参数

阀内组件

阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507

阀杆材质：不锈钢410、304



设计制造标准

设计制造：GB/T12238-2008

连接标准：JB/T 79.1-1994 ASME B16.10

结构长度：GB/T12221-2005 ASME B16.5

压力试验：GB/T13927-2008



气动执行器

双作用：通气开、通气关，气源故障保持当前位置

单作用气开式：通气开、断气关，气源故障关闭

单作用气关式：通气关、断气开，气源故障打开

可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

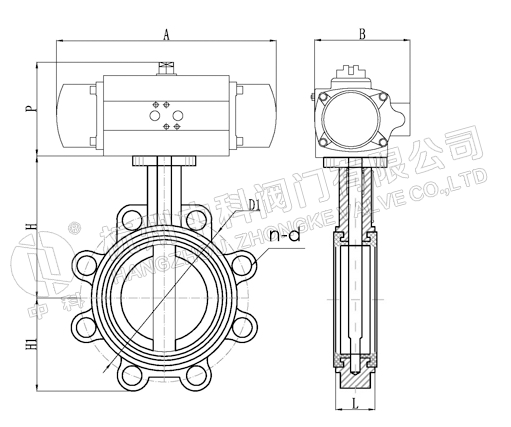

通径

英寸

GB国标尺寸（mm）PN10/PN16

执行器尺寸

L

D2

H1

H2

n-Φd

A

P

B

50

2

42

125

193

80

4-16

163

96

76

65

2 1/2

45

145

212

89

4-16

195

115

91

80

3

45

160

232

95

8-16

195

115

91

100

4

52

180

280

114

8-16

217

137

11

125

5

55

210

302

127

8-16

258

147

122

150

6

55

240

330

139

8-20

299

165

136

200

8

60

295

419

175

8-20/12-20

349

182

153

250

10

66

350/355

482

203

12-20/12-24

397

199

173

300

12

76

400/410

553

242

12-20/12-24

473

221

192

350

14

76

460/470

635

267

16-20/16-24

560

249

213

400

16

86

515/525

709

301

16-24/16-27

601

280

243

450

18

105

565/585

750

381

20-24/20-27

738

383

356

500

20

130

620/650

840

387

20-24/20-30

738

383

356

600

24

151

725/770

1021

457

20-27/20-33

940

434

41
