GT气动衬氟对夹蝶阀

产品中心 > 蝶阀系列 > GT气动衬氟对夹蝶阀

GT气动衬氟对夹蝶阀

公称通径:DN50-DN1600
公称压力:0.6MPa-1.6MPa
阀体材质:球墨铸钢、铸钢、合金钢、不锈钢
适用温度:氟橡胶:-20℃~200℃
适用介质:水、空气、天然气、油品及弱腐蚀性流体
分享到:

一、气动衬氟对夹蝶阀简介
     气动衬氟对夹蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,阀门操作轻便,严密的密封性能,延长了使用寿命;可作快速切断或调节流量之用。气动阀门适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

二、气动衬氟对夹蝶阀主要特点
1、设计新颖、合理,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、气动衬氟对夹蝶阀采用标准

设计标准GB/T2238-1989
法兰连接尺寸GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度GB/T12221-1989
压力试验GB/T13927-1992;JB/T9092-1999


四、气动衬氟对夹蝶阀技术参数

DN(mm)50~1600
PN(MPa)0.61.01.6
密封试验(MPa)0.661.11.76
强度试验(MPa)0.91.52.4
适用温度氟橡胶:-20℃~200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式气动
配置执行机构GT、AT、AW系列单双作用气动执行器
控制方式开关两位控制、4~20mA模拟量信号控制


五、气动衬氟对夹蝶阀主要零部件材料

零件名称材料
阀体球墨铸钢、铸钢、合金钢、不锈钢
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨O

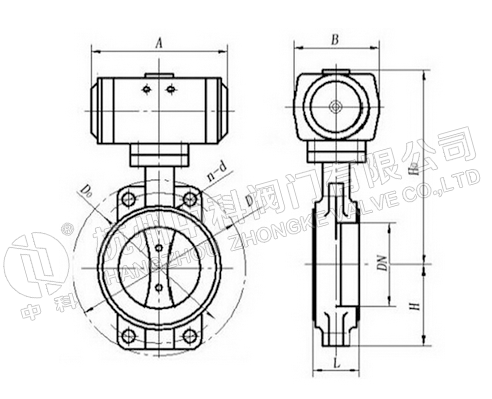

公称通径DNLD1Dz-φdHH0AB
50431251654-186331518065
65461451854-187033018065
80461602008-188339024572
100521802208-1810543124572
125562102508-1811545524572
150562402858-2213762035593
20062953408-2216472035093
2506835039512-22206800550350
3007840044512-22230860600350
3507846050516-22248883600350
40010251556516-26289972600350
45011456561520-263201043750380
50012762067020-263431098750380
60015472578020-304131236750380
70016584089524-304781431750380
800190950101524-335251488750380
