常用调节阀在小开度时的流量变化

栏目:技术知识 发布时间:2018-01-05
球阀阀芯是一侧为凹型的球阀,阀芯在旋转的时候与密封面接触,使流量通过球型阀芯的开度得到精密封控制。阀体结构确定了阀门的特性。因此同一口径的阀门,因阀体结构的不同,也有不同的流量变化...

      球阀阀芯是一侧为凹型的球阀,阀芯在旋转的时候与密封面接触,使流量通过球型阀芯的开度得到精密封控制。阀体结构确定了阀门的特性。因此同一口径的阀门,因阀体结构的不同,也有不同的流量变化。
      说到这,你肯定在想,这是为什么呢?下面跟大家分享一下常用调节阀在小开度时的流量变化。

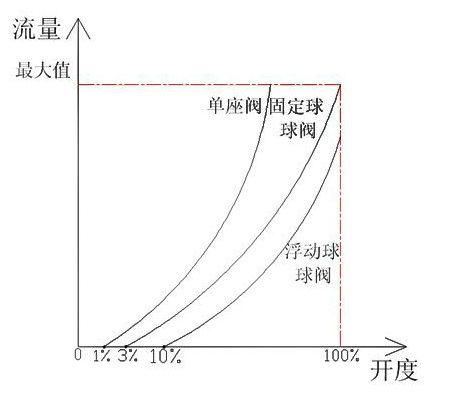

      从上图的曲线图不难看出
      单座阀的流量变化是最快的,在开度1%就开始有流量变化;
      固定球球阀在3%才开始有流量变化;
      浮动球球阀流量变化最慢,开度在10%才有流量变化。
      这是为什么呢?

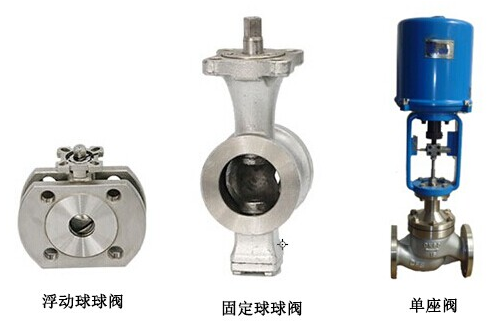

      阀体结构直接决定了调节阀流量特性,单座阀属于直行程的阀门,阀杆上下运行,压盖式密封,开启1%流道就会有流量。当然在密封性上面,相对固定球球阀和浮动球球阀比较差。
      固定球球阀的阀芯与阀杆是焊接固定半球结构,阀芯旋转到3%V形槽才露出,产生流量。
      浮动球球阀的阀芯与阀杆是机械拼接,阀芯旋转10%阀芯的V形槽才露出,产生流量。
      浮动球球阀和固定球球阀都是角行程的阀门作0-90度或0-360度旋转运动,阀芯为球阀,其中浮动球球阀更是双面球形密封,阀芯与密封面是面接触,密封强度远远高于直行程阀门。
      选型要点:
      阀体结构直接决定了调节阀流量特性,如果在小开度的时候就想得到精确的控制,在选型的时候一定要考虑到以上这些因素。
